【Transformer 与注意力机制】20｜Transformer 整体架构：一张图看懂

〇、为什么这一篇是分水岭

到这里，前 19 篇已经把 Transformer 的所有重要部件单独讲了一遍：

第 9–13 篇把 attention 拆开讲清了 Q、K、V、点积、softmax、scale 因子。
第 11 篇讲了位置编码——为什么 attention 需要它、sin/cos 是怎么设计的。
第 14 篇讲了 FFN 的角色——非线性、记忆容量、激活函数。
第 15 篇讲了残差与归一化——梯度的高速公路。
第 16 篇讲了 Multi-Head——多视角并行。
第 17 篇讲了 causal mask——自回归的工程基础。
第 18 篇讲了 \(O(n^2)\) 复杂度——长上下文的根本约束。
第 19 篇讲了原论文的历史背景——这一切是怎么诞生的。

但 19 篇的逐个零件讲解，到这里必须合成一张完整的图。只有当你能闭着眼睛说出「一个 token 从被 tokenize 那一刻起，到最终 softmax 出概率分布，中间经过了哪 N 步」时，你才算真正理解 Transformer。

这一篇就来做这件事。我不再讲新东西（新概念全在前 19 篇），而是把所有部件串起来，跟随一个具体的 token 走完它在 Transformer 里的旅程。读完后你应该能徒手画出 Transformer 的全貌、解释每一个箭头的存在理由、说出训练时和推理时数据流的差异。

一、一张图：Transformer 的全貌

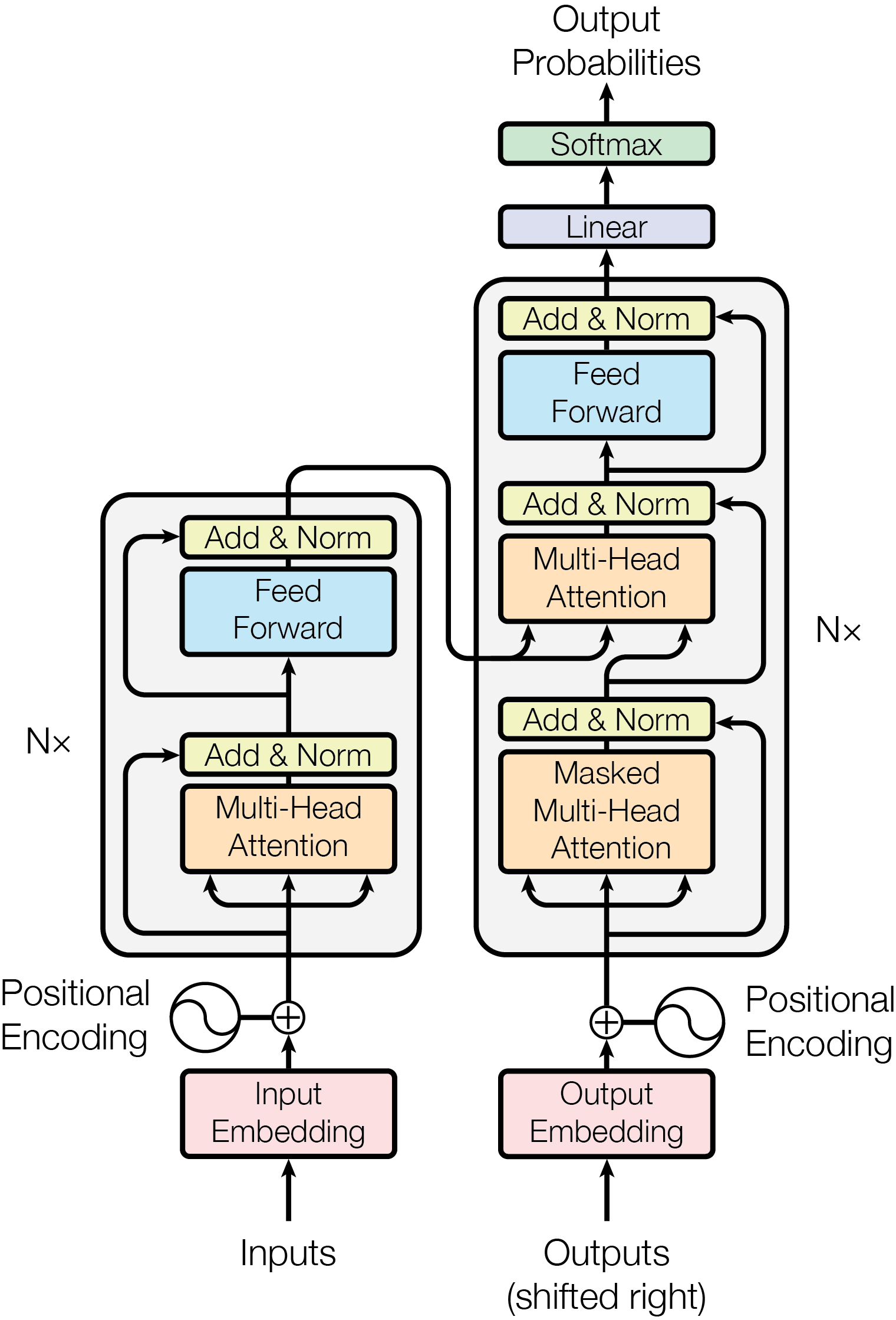

下图是论文 Figure 1 的清晰重绘版本，左边是 encoder（堆 \(N=6\) 层），右边是 decoder（堆 \(N=6\) 层），中间通过 cross-attention 连接：

这张重绘图在结构上与原论文 Figure 1 一致，只是为了教学可读性做了几处展开：把 positional encoding 与 embedding 合并显示、把 decoder 里的 encoder-decoder attention 直接标成了 cross-attention、把顶端输出头展开成了 linear \(\to\) softmax \(\to\) output probabilities。原图的本地副本见 ModalNet-21.png，官方来源可对照 arXiv HTML 的 Figure 1，图片直链见 arXiv PNG，PDF 版可见 NeurIPS proceedings。arXiv HTML 页面注明：在署名条件下，Google 允许将论文中的 tables and figures 用于 journalistic or scholarly works 的转载。

把这张图刻进脑子里。它的关键骨架是：

左边 encoder：处理源语言（待翻译的句子）。
右边 decoder：生成目标语言（翻译输出）。
encoder 输出 → decoder 的 cross-attention：这是两边唯一的连接。
decoder 输出 → linear → softmax → 词表概率。

这个架构在 2017 年是为机器翻译设计的，但今天的 LLM（GPT/LLaMA 等）只用了右半部分（decoder-only）。理解了完整图，就能瞬间理解 BERT（只用 encoder）和 GPT（只用 decoder）的关系。

二、Encoder Layer 内部：六个步骤

把 encoder 的一层放大，内部是这样的：

每一层做 6 件事：

Multi-Head Self-Attention（输入 \(x\)，输出 \(\operatorname{Attn}(x)\)）
Add：\(x + \operatorname{Attn}(x)\)（残差）
LayerNorm
Feed Forward（Linear \(\to\) ReLU \(\to\) Linear，宽度 \(4d\)）
Add：\(y + \operatorname{FFN}(y)\)（残差）
LayerNorm

这 6 步组成一个 sublayer 群，N 层堆起来形成 encoder。

注意原论文用 Post-LN（Add 之后再 Norm）。今天大模型几乎全部用 Pre-LN（Norm 在 sublayer 前）。两者公式：

Post-LN：\(\mathrm{out} = \operatorname{LayerNorm}(x + \operatorname{Sublayer}(x))\)
Pre-LN：\(\mathrm{out} = x + \operatorname{Sublayer}(\operatorname{LayerNorm}(x))\)

Pre-LN 训练稳定性更好（第 15 篇展开过），是 GPT-2 之后的事实标准。

三、Decoder Layer 内部：九个步骤

decoder 比 encoder 多一个 sublayer（cross-attention），所以一层有 9 步：

9 步分成 3 个 sublayer 群：

第一组（Masked Self-Attention）： 1. Masked Multi-Head Self-Attention（QKV 都来自 decoder 的输入 y） 2. Add（残差） 3. LayerNorm

第二组（Cross-Attention）： 4. Cross-Attention（Q 来自 decoder，K、V 来自 encoder 的最终输出） 5. Add 6. LayerNorm

第三组（FFN）： 7. Feed Forward 8. Add 9. LayerNorm

注意几个关键差异：

第一组的 Self-Attention 必须带 causal mask（第 17 篇主题），因为 decoder 生成时不能偷看未来 token。
第二组的 Cross-Attention 不需要 causal mask：encoder 输出是源序列，每个 decoder 位置都可以看完整源序列。
第二组里 K、V 来自 encoder 最后一层输出，这是 encoder 与 decoder 唯一的信息通道。这个设计直接继承自 2014 年 Bahdanau 的 RNN attention。

四、跟随一个 token 走完全程

让我们把 source = "Hello world"、target = "Bonjour le monde" 的翻译过程，详细 trace 一遍。

第 1 步：tokenization

"Hello world" → [15496, 995]（假设 BPE 编码）。 "Bonjour le monde" → [10222, 333, 7625]。

decoder 的输入要 shift right（首位加 BOS）：[BOS, 10222, 333]。target 输出（要预测的）：[10222, 333, 7625]。

第 2 步：embedding 查表

每个 token id \(\to d\) 维向量（\(d=512\) 的 base 模型）。结果： - source embeddings: 形状 \((2, 512)\) - target embeddings: 形状 \((3, 512)\)

embedding 矩阵 \(E\) 的形状是 \((\mathrm{vocab\_size}, 512)\)。论文里 source 和 target 共享同一个 \(E\)。

第 3 步：加位置编码

按位置 t 加 sin/cos：

\[ \operatorname{PE}_{t, 2i} = \sin\left(\frac{t}{10000^{2i/d}}\right), \qquad \operatorname{PE}_{t, 2i+1} = \cos\left(\frac{t}{10000^{2i/d}}\right) \]

\(x = \mathrm{embedding} + \operatorname{PE}\)。这一步把「位置信息」灌入了向量表示。第 11 篇详细讲过为什么这个编码能让模型 learn 出相对位置关系。

第 4 步：encoder 层逐层处理

source 进入 encoder layer 1：

\(Q = xW_Q,\ K = xW_K,\ V = xW_V\)（每个 head 各一组）
计算 \(\operatorname{softmax}\left(\frac{QK^{\mathsf{T}}}{\sqrt{d_k}}\right)V\)，得到 attention 输出
拼接所有 head，过 \(W_O\)
加残差 + LayerNorm
过 FFN
加残差 + LayerNorm
输出形状仍是 \((2, 512)\)

重复 6 次。最终 encoder 输出 \(\text{mem} \in \mathbb{R}^{2 \times 512}\)，作为 decoder 的「记忆」。

第 5 步：decoder 层处理（训练时并行）

target embedding 的形状为 \((3, 512)\)，进入 decoder layer 1：

Masked Self-Attention：QKV 都来自 \((3, 512)\) 自己，但 attention matrix 用下三角 mask 屏蔽未来。位置 0 只看 0；位置 1 看 0,1；位置 2 看 0,1,2。

Cross-Attention：Q 来自前一步输出 \((3, 512)\)，\(K, V\) 来自 encoder 输出 \(\mathrm{mem} \in \mathbb{R}^{2 \times 512}\)。所以 attention matrix 是 \(3 \times 2\) 的（每个 decoder 位置对每个 encoder 位置）。这一步是「翻译」真正发生的地方，decoder 在生成 Bonjour 时，attention 主要 focus 在 source 的 Hello。

FFN：\((3, 512) \to (3, 2048) \to (3, 512)\)。

重复 6 层。

第 6 步：输出投影

decoder 最后一层输出 \((3, 512)\)。过一个 \(\operatorname{Linear}(512 \to \mathrm{vocab\_size})\)，得到 \((3, \mathrm{vocab\_size})\)，再过 \(\operatorname{softmax}\)。

每行是一个位置的下一个 token 概率分布。位置 0（输入 BOS）的输出预测应该是 Bonjour，位置 1（输入 Bonjour）预测 le，位置 2（输入 le）预测 monde。

第 7 步：loss 计算

cross-entropy over vocab，对 3 个位置取平均：

\[ \mathcal{L} = -\frac{1}{3}\sum_{t=0}^{2} \log p(y_t \mid y_{<t}, x) \]

backward propagation 一直传回到 embedding 表，所有矩阵都更新一步。

整个训练过程一次 forward 处理了 3 个目标位置。这就是 Transformer 训练比 LSTM 快几十倍的根源。

五、训练 vs 推理：两种执行方式

同样一组权重，训练和推理的执行方式完全不同：

训练（teacher forcing）：

整个目标序列一次性喂入 decoder
Causal mask 保证位置 t 只能看 0..t-1
一次 forward 同时算出所有位置的 loss
高度并行，\(O(1)\) 时间复杂度（不算 batch）

推理（autoregressive）：

从 BOS 开始，逐 token 生成
每生成一个新 token，都要重新 forward 一次（实际用 KV cache 优化）
整体 \(O(m)\) 步，串行
这是为什么 LLM 推理慢的根本原因

理解这两种执行方式的差异，是理解所有「推理优化」（KV cache、speculative decoding、parallel decoding）的前提。

六、Encoder-only / Decoder-only / Encoder-Decoder：三种变体

原论文是 Encoder-Decoder，但 2018 年之后，工业界把它拆成了三种用法：

Encoder-only（BERT 派）：

只用左半边
双向 attention（不带 mask）
适合理解类任务（分类、NER、QA）
代表：BERT、RoBERTa、ELECTRA

Decoder-only（GPT 派）：

只用右半边，但去掉 cross-attention
全程 causal mask
适合生成类任务（语言建模、对话）
代表：GPT 系列、LLaMA、Mistral、Qwen
现在 LLM 主流

Encoder-Decoder（原版/T5 派）：

完整结构
适合「输入→输出」的任务（翻译、摘要、问答）
代表：原 Transformer、T5、BART
工程复杂度高，逐渐被 decoder-only + 长上下文取代

下面这张表对比了三种变体的工程权衡：

维度	Encoder-only	Decoder-only	Encoder-Decoder
Self-attention mask	双向	causal	encoder 双向、decoder causal
推理形式	一次前向	自回归	自回归
训练目标	MLM	LM	seq2seq
主要用途	理解	生成	翻译/摘要
参数效率	高（全用）	高（全用）	低（参数翻倍）
灵活性	任务化强	通用	任务化强
时代	2018–2020	2020+	2017–2020

七、为什么 Decoder-only 最终胜出

七年间，三种变体逐渐演化成今天 decoder-only 一家独大。原因不是 decoder-only 在理论上最优，而是几个工程现实的合力：

1）Pretraining-finetuning 范式。GPT-3 证明 decoder-only 可以靠 in-context learning 适配新任务。这一发现让「先训一个通用 LM 再当成任何工具」的范式诞生，encoder-decoder 的「为每个任务做专门 fine-tune」范式被淘汰。

2）数据简单。decoder-only 只要纯文本、自回归预测下一个 token。encoder-decoder 训练需要构造 (input, output) 对，数据更难规模化。

3）参数效率。同样的总参数量，decoder-only 全部用于「建模文本」；encoder-decoder 一半用于 encode，一半用于 decode，对 generation 任务来说浪费。

4）KV cache 优化路线清晰。decoder-only 的推理优化（KV cache、PagedAttention、speculative decoding）路线明确，工业界投入巨大；encoder-decoder 的优化生态弱很多。

5）任务统一。一切任务都可以转成「输入 prompt → 输出 text」的形式，decoder-only 天然胜任。「翻译」也只需要 prompt：「把这句翻译成法语：Hello world」。

这就是为什么 GPT、LLaMA、Claude、Gemini 全是 decoder-only 的原因。Encoder-only（BERT 派）现在主要存活在「精排、向量检索、文本分类」这些经典 NLP 任务里；encoder-decoder 主要存活在 T5 派的研究里。

八、参数量分布：base 模型的内部账本

论文 base 模型（\(d=512\)、\(L=6\)、\(h=8\)、\(d_{\mathrm{ff}}=2048\)、\(\mathrm{vocab}=37\mathrm{k}\)）的参数构成：

Embedding：\(\mathrm{vocab} \times d = 37000 \times 512 \approx 19\mathrm{M}\)

每个 encoder layer：

Self-attention：\(4d^2 = 4 \times 512^2 \approx 1.05\mathrm{M}\)（\(W_Q, W_K, W_V, W_O\)）
FFN：\(2 \times d \times 4d = 2 \times 512 \times 2048 \approx 2.1\mathrm{M}\)
LayerNorm：\(2 \times 2d \approx 0.002\mathrm{M}\)（可忽略）
单层合计 \(\approx 3.15\mathrm{M}\)
6 层 \(= 18.9\mathrm{M}\)

每个 decoder layer：

Masked Self-attention：\(1.05\mathrm{M}\)
Cross-attention：\(1.05\mathrm{M}\)
FFN：\(2.1\mathrm{M}\)
单层合计 \(\approx 4.2\mathrm{M}\)
6 层 \(= 25.2\mathrm{M}\)

输出投影：与 embedding 共享，0 增。

合计：\(19\mathrm{M} + 19\mathrm{M} + 25\mathrm{M} \approx 63\mathrm{M}\)。论文写「\(65\mathrm{M}\)」，差距来自 LayerNorm/positional 等小项。

注意几个观察：

FFN 占了约 \(2/3\) 的参数（每层 \(2.1\mathrm{M} / 3.15\mathrm{M} \approx 67\%\)）
Attention 各项加起来才 \(33\%\)
这就是为什么 MoE 把 FFN 稀疏化能极大省参数

把这个账本记在心里，看到任何 Transformer 架构都能秒算参数量。

九、关键概念回顾

\(\mathrm{Transformer} = \mathrm{encoder} \times N + \mathrm{decoder} \times N + \mathrm{embedding} + \mathrm{linear}/\mathrm{softmax}\)
Encoder layer 6 步：\(\operatorname{MHA} \to \operatorname{AddNorm} \to \operatorname{FFN} \to \operatorname{AddNorm}\)
Decoder layer 9 步：\(\operatorname{MaskedMHA} \to \operatorname{AddNorm} \to \operatorname{CrossAttn} \to \operatorname{AddNorm} \to \operatorname{FFN} \to \operatorname{AddNorm}\)
Cross-attention 是 encoder/decoder 唯一连接：Q 来自 decoder，KV 来自 encoder
训练 teacher forcing 并行；推理 autoregressive 串行
三种变体：encoder-only（BERT）、decoder-only（GPT）、encoder-decoder（T5）
现代 LLM 几乎都是 decoder-only
base \(65\mathrm{M}\) 参数中 FFN 占约 \(2/3\)，attention 占约 \(1/3\)

十、常见误解

「encoder 是给 decoder 提供条件」——准确，但更精确说：encoder 只在 cross-attention 阶段提供 K、V。
「decoder 也有 cross-attention 是必要的」——只在 encoder-decoder 架构里有。decoder-only 模型（GPT）没有 cross-attention。
「Linear+Softmax 是模型的输出层」——是的，但参数和 embedding 共享（论文版本）。今天大模型不再共享。
「位置编码加在每一层」——错。位置编码只在最底层（embedding 之后）加一次，后续层都通过残差和 attention 传递。
「Transformer 架构七年没变」——结构骨架没变，但细节几乎全换了：Pre-LN 替代 Post-LN，RoPE 替代正弦位置编码，SwiGLU 替代 ReLU，RMSNorm 替代 LayerNorm，GQA 替代 MHA。
「encoder-decoder 比 decoder-only 强」——在翻译这种结构化 seq2seq 任务上略强，在通用任务上 decoder-only 更灵活。

十一、本系列的下一步

第 20 篇是 Transformer 系列前半部分的总结。从第 21 篇开始，本系列将进入两条主线：

主线 A（架构演进）：第 21–35 篇覆盖 BERT、GPT、T5 详解，以及 RoPE、ALiBi、GQA、MoE、RMSNorm、SwiGLU 等近代架构改进。

主线 B（推理与工程）：第 36–50 篇覆盖 KV cache、PagedAttention、FlashAttention、量化、speculative decoding、长上下文等推理优化。

如果第 20 篇你能合上眼睛画出完整 Transformer 图，那么后面所有的「改进」与「优化」都只是在这张图上做局部替换。Transformer 七年来真正变化的只是细节，骨架仍是 2017 年的样子。

这正是这篇论文最了不起的地方：在它之后，所有人都只是在它的图上修修补补。

参考文献

Vaswani A. et al. Attention Is All You Need. NeurIPS 2017. arXiv:1706.03762.
Devlin J. et al. BERT. NAACL 2019. arXiv:1810.04805.
Radford A. et al. Improving Language Understanding by Generative Pre-Training（GPT-1）. 2018.
Raffel C. et al. Exploring the Limits of Transfer Learning with a Unified Text-to-Text Transformer（T5）. JMLR 2020. arXiv:1910.10683.
Lewis M. et al. BART. ACL 2020. arXiv:1910.13461.
Brown T. et al. GPT-3. NeurIPS 2020. arXiv:2005.14165.
Touvron H. et al. LLaMA. 2023. arXiv:2302.13971.
Xiong R. et al. On Layer Normalization in the Transformer Architecture（Pre-LN 分析）. ICML 2020. arXiv:2002.04745.
