算子与框架决定「卡怎么跑」;真正卡住上线的,经常是另一层——机房脏活:进线够不够、机柜能不能上 60–120 kW、光纤极性有没有画错、RoCE 的 PFC 谁负责、光模块备件按多少备、一期 BOM 怎么分期才不贬值。

本篇补的是 04 互联 与 24 成本 之间的空洞:业务 → 容量 → 电力/冷却 → 布线/光模块 → 交换机采购 → RDMA 交割 → BOM/预算。协议与 NCCL 调参仍以 04 为准;token 账单与 PUE 概念以 24 为准;服务化与机房「上面」的部署面看 21 服务化。规格数字附可核来源;其余演算输入明确标为假设,不代表实测性能或厂商合同价。

业务到容量漏斗

〇、30 秒版

  1. 脏活是容量问题,不是采购清单问题:先从业务推卡数与机柜功率,再反推进线、冷却、端口与光模块。
  2. 电力与冷却决定代际上限:风冷机柜常见直觉上限远低于 NVL72 级整柜功耗;上高密柜先问液冷与进线,再谈网络品牌。
  3. 光纤/光模块是被低估的 CAPEX 与故障源:DAC/AOC/可插拔模块按距离选型;备件、兼容白名单、温度与变更纪律决定能不能长稳。
  4. 交换机采购 ≠ 协议课:IB vs RoCE 看 TCO、运维复用、无损能力与锁定;拓扑(Leaf-Spine / Rail)直接改台数与线缆数。见 04。
  5. 分期扩容:1 柜试点 → 一叶 → 一 Pod;每阶段有电力/RDMA/光模块门禁,避免按终态一次性囤货。

安全边界(必读):本文只做规划沟通与交割清单,不替代电力设计院设计、供电局批复,以及持证专业人员的操作。文中任何「演练 / 故障注入」均须经业务、网络与设施责任人批准,在隔离试点或维护窗口内按 runbook 执行,并先确认回退与人员安全。不要把本文当成可照做的带电施工步骤。

配图说明:架构图(fig1–10)为本文绘制,图内使用英文短标签;小屏可点击图打开 SVG 原图放大。实拍来自 Wikimedia Commons,许可与署名见 images/photos/ATTRIBUTION.txt。

一、为啥单独讲脏活

1.1 和 04 / 24 / 21 怎么分工

篇 回答什么 不回答什么
04 互联 NVLink/IB/RoCE、拓扑、NCCL、fail-slow 机房进线、PDU 电压、光纤施工、BOM 分期
24 成本 token/卡时账、PUE 概念、合规安全 业务→机柜功率的可复算漏斗、交换机采购表
21 服务化 推理服务部署、弹性、多租户 机柜土建与光模块库存策略
本篇 31 设施规划脏活全链路 + 示例 BOM 不替代设计院/供电局/持证操作;不给合同单价

1.2 谁该读

GPU 单卡与机型基础仍看 02 GPU 入门;推理框架与算子见 29、30。

二、业务 → 容量:从 QPS 到机柜功率

机柜通道实拍

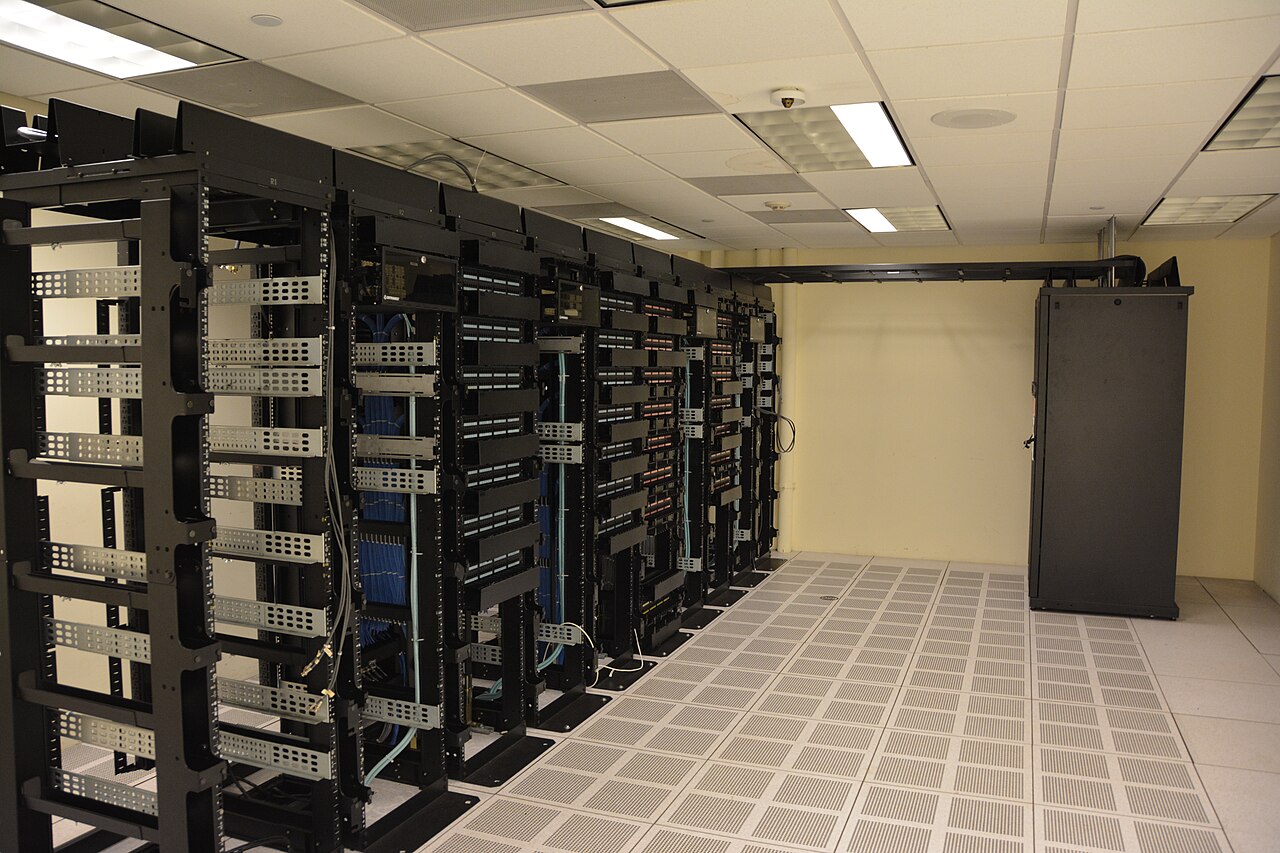

图注:数据中心机柜与通道实拍(示意密度与走道,非封闭冷通道特写,亦非本文假设柜功率)。照片:Carl Lender / Wikimedia Commons,CC BY 2.0。

2.1 先分三条业务线

业务形态 主约束 容量推法直觉
训练 吞吐(tokens/日)、MFU、并行度、检查点存储 卡数 ← 目标 tokens/日 ÷ 目标并行与 SLO 下单卡持续 tokens/日(吞吐已含该并行配置)
推理 QPS、并发、TTFT/TPOT、上下文长度 卡数 \(\leftarrow \lceil \frac{\text{QPS} \times T_{\text{out}}}{S_{\text{tok/s/gpu}}} \times (1+\alpha) \rceil\)(含 SLO 余量)
混合 训练窗与推理峰重叠 分开算再取并集,别用平均值掩盖峰

「tok/s/卡」强烈依赖模型、量化、引擎与 batch——定性地图见 11、29、30;这里只把它当成你自己压测得出的输入,不要抄未标注条件的网文数字当设计依据。

训练侧还要额外问存储:检查点带宽、并行文件系统或对象存储是否成为第二瓶颈。脏活里「机房」若不含存储网络,训练一拉满就会在另一张网上堵死——本篇默认存储网单独规划,但立项时必须同表出现。

2.2 可复算粗公式(规划量级)

推理卡数(示意):

\[ N_{\text{gpu}} \approx \left\lceil \frac{\text{QPS} \times T_{\text{out}}}{S_{\text{tok/s/gpu}}} \times (1+\alpha) \right\rceil \]

更严的做法是把 prefill 与 decode 分列:交互场景下 TTFT 约束可能逼你把 batch 做小,\(S\) 立刻下降——同一 QPS,卡数可能翻倍。这是 21 的服务化问题,但会直接传导到机柜功率。

训练卡数(示意):

\[ N_{\text{gpu}} \approx \left\lceil \frac{\text{Tokens}_{\text{target/day}}}{\text{Tokens}_{\text{per-gpu/day}}} \right\rceil \]

若压测给出目标并行配置下的集群持续吞吐,先除以卡数,得到单卡等效 tokens/s。单卡等效 tokens/日 = 实测单卡等效 tokens/s × 3600 × 每日有效运行小时;有效小时须扣除维护、排队、检查点等停顿。实测吞吐已包含 MFU、并行气泡与通信开销,不能再乘一次 MFU 或并行度。若从峰值 FLOPS 反推,则要另给精度、每 token 计算量与 MFU 假设,不能混用两条算法。并行效率见 06 与 04。固定目标产出下,MFU 越高,所需卡数越少;但增加卡数未必线性增加吞吐,扩容前要复测目标拓扑。

机柜与功率:

\[ \begin{aligned} N_{\text{rack}} &= \left\lceil \frac{N_{\text{gpu}}}{G_{\text{per-rack}}} \right\rceil \\ P_{\text{rack,IT}} &\approx P_{\text{servers}} + P_{\text{net-share}} \\ &\quad + P_{\text{storage-share}} \end{aligned} \]

这里的服务器、网络与存储功率都指设备输入端的有功功率;独立网络柜、存储柜也要计入全场 IT 总量,不能遗漏或重复分摊。CDU 泵、冷源与输配损耗单列为设施负载。若 CDU 与服务器共用柜内馈电,该馈电必须承受两者之和;但算 PUE 时,CDU 不进 IT 分母,否则会重复计入冷却。

能耗 / 电费粗估用同一统计周期的 IT 平均功率与能源口径 PUE:

\[ P_{\text{facility,avg}} \approx \Big(\sum P_{\text{rack,IT,avg}}\Big) \times \text{PUE}_{\text{period}} \]

\(\text{PUE}_{\text{period}}=E_{\text{facility}}/E_{\text{IT}}\)。不要拿某个低负载小时或冬季最佳点的 PUE 代表全年。

容量 / 进线对齐改用设计工况下的逐项负载,不乘一个「设计 PUE」:

\[ \begin{aligned} P_{\text{facility,design}} &= P_{\text{IT,design}} + P_{\text{cooling,design}} \\ &\quad + P_{\text{other,design}} + P_{\text{loss,design}} \end{aligned} \]

每项均以 kW 计,覆盖最不利冷却工况与业务峰值。进线、变压器与 UPS 的容量由设计院按各自供电范围、功率因数、冗余及扩容余量计算;UPS 不一定承载全场冷源。工程师要交出设备输入功率、负载曲线和故障后的运行要求,而不是用年平均功率替代设计峰值。

2.3 假设表示例 A:推理试点(虚构,非报价)

只演示算术:假设高峰 QPS=40、平均输出 400 tok/req,并人为给定单卡等效持续输出吞吐 \(S=2500\) tok/s,\(\alpha=0.3\)。这个吞吐不是实测,不对应任何 70B/FP8 性能承诺。真实立项须用目标模型、输入长度、并行配置和 TTFT/TPOT 约束下的压测值替换。

项 取值 说明
有效负载 \(40\times400=16000\) tok/s 高峰输出侧
卡数 \(\lceil 16000/2500\times1.3\rceil=9\) → 规划 16 卡(两台 8 卡) 取整到整机;故障储备另校验
机柜 1–2 柜起步 留给交换机/存储
单机功率参照 8×H100 SXM 的 GPU TDP 上限合计 5.6 kW;DGX H100 最大系统输入功率 10.2 kW H100 规格 / DGX 用户指南,两种口径不能互换
柜功率 本文筛选假设:常规风冷 5–15 kW/柜;增强空气侧散热 20–30;液冷 40–120+ 不是技术上限;同 §3.4 与图 3

两台 8 卡机不等于「坏一台仍满足 SLO」:上面的需求为 9 卡等效,故障后只剩 8 卡。要保住这份容量,需增加故障储备、使用另一池接管,或明确接受降级。若两台都按 10.2 kW 上限设计,同柜服务器输入已达 20.4 kW,还没算交换机;15 kW 托管柜放不下。

2.4 假设表示例 B:千卡训练(虚构,非报价)

项 取值 说明
目标 1024 卡训练集群 整数机柜友好
机型 8 卡/机 → 128 台
机柜 若 4 机/柜 → 32 柜 IT;再加网络/存储柜 密度因液冷与布线而变
单卡 TDP H100 SXM 可配置上限 700 W 官方规格,不是平均输入功率
GPU TDP 合计 1024 × 0.7 = 716.8 kW 仅 GPU,不能据此选整机馈电
服务器设计功率参照 若采用 DGX H100 上限:128 × 10.2 = 1305.6 kW 用户指南;4 台/柜为 40.8 kW,尚未含柜内网络
IT 设计功率 1305.6 kW + 独立交换机/存储等设备输入功率 具体机型逐台核对;CDU、冷源单列设施负载
IT 平均功率(独立假设) 人为假设 0.80 MW 仅为电费演算输入,不是由 GPU TDP 推导的实测值
设施平均功率(能耗粗估) 0.80 × (1.15–1.30) = 0.92–1.04 MW PUE 亦为示例假设,只用于电费
设施设计功率 / 进线 IT 设计峰值 + 冷却/其它设施负载 + 损耗;交设计院 含 PF、冗余、扩容,不使用上面的平均功率

把漏斗从「两台推理机」换成「兆瓦级训练」,脏活从采购单变成能源与土建项目——这是本篇存在的理由。

2.5 业务增长怎么映射到扩容节奏

三、电力与电压

电力链路

3.1 常见路径(国内规划用语)

  1. 市电进线:10 kV / 35 kV 等(以供电局批复为准);
  2. 变压器:降到低压侧。国内机房常见 380/220 V,分别指线电压/相电压;国际材料还会写 400/230 V,北美项目可见 480/277 V 等系统,不是所有机房都采用同一档。三相四线含中性线,保护接地 PE 另按设计配置;PDU 输入电压与服务器 PSU 所需电压也要分开核对。
  3. UPS 或 HVDC:交流 UPS 路径成熟;HVDC(如 240 V / 336 V 级方案,具体以项目设计为准)减少变换级数、潜在更高效率,但生态与改造门槛要单独立项;
  4. 列头柜 / 机柜 PDU:三相或单相;电流等级按单柜 kW 选,见下表。

电压名义值可核对国家标准 GB/T 156—2017《标准电压》(国家市场监督管理总局 / 国家标准化管理委员会发布,修改采用 IEC 60038:2009,将其中的 230/400 V 改为中国标称值 220/380 V,此处为相/线电压顺序;可在国家标准全文公开系统检索标准号核对)。项目仍以当地现行规范与供电批复为准。

注意:电压等级、接地与消防规范以当地标准与设计院图纸为准;本文不替代设计院设计、供电局批复及持证专业人员操作。下文只给工程师对齐「该问供电/物业什么问题」的词汇表。

机房 UPS 柜(实拍)

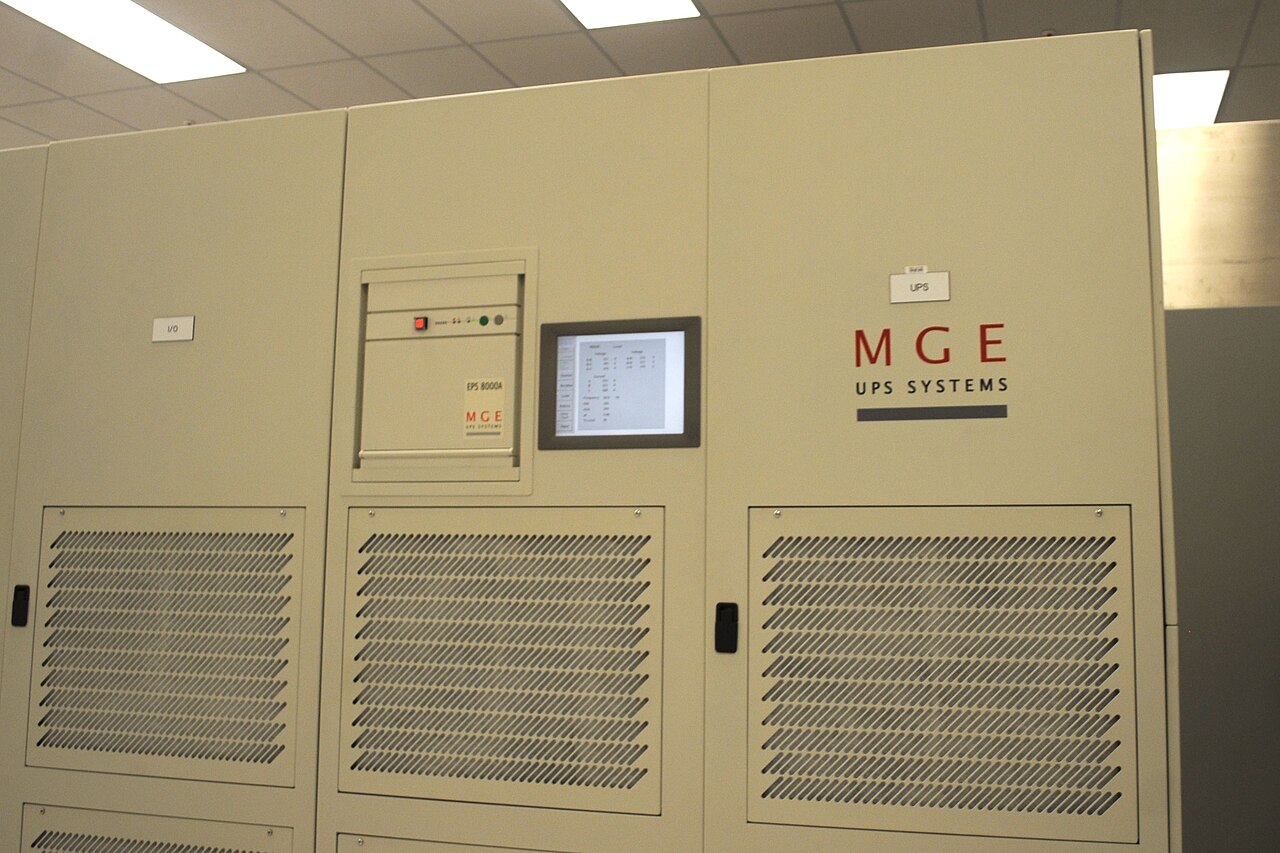

图注:NERSC 机房内 MGE UPS 设备外观(示意「UPS 在链路里长什么样」,非选型推荐)。照片:Derrick Coetzee / Wikimedia Commons,CC0 1.0。

3.2 机柜 PDU 与服务器电源的对接细节

单柜有功功率与馈电电流(三相平衡、线电压 \(V_{\text{LL}}=380\) V;只作量纲估算):

\[ I_{\text{load}}=\frac{1000P_{\text{rack,kW}}}{\sqrt{3}\,V_{\text{LL}}\,\text{PF}},\qquad I_{\text{rated}}\ge\frac{I_{\text{load}}}{f} \]

下表统一假设 \(\text{PF}=0.95\)、连续负载可用比例 \(f=0.8\)。80% 是本表的保守假设,不是国内所有断路器/PDU 的通用强制规则;实际还要核对环境、线缆、保护配合和厂商额定条件。

单柜有功功率 满负载电流(每相) 按上述假设的额定馈电等级示意
15–20 kW 约 24–32 A 32 A 只能支持约 16 kW;20 kW 需约 40 A 或更高
40–60 kW 约 64–96 A 约 80–125 A;工业连接器 / 母线槽
100–120 kW 约 160–192 A 约 200–250 A,或经设计的多路独立馈电

例如三相 32 A 对应 21.1 kVA;乘 \(f\) 与 PF 后仅约 16.0 kW。表中电流是单路承担所列功率时的每相电流,不能把 A/B 两路额定值相加当成冗余容量。服务器单相 PSU 的插座分相及一路故障后的相不平衡,还要单独校验。

机柜内 A/B 路 PDU(实拍)

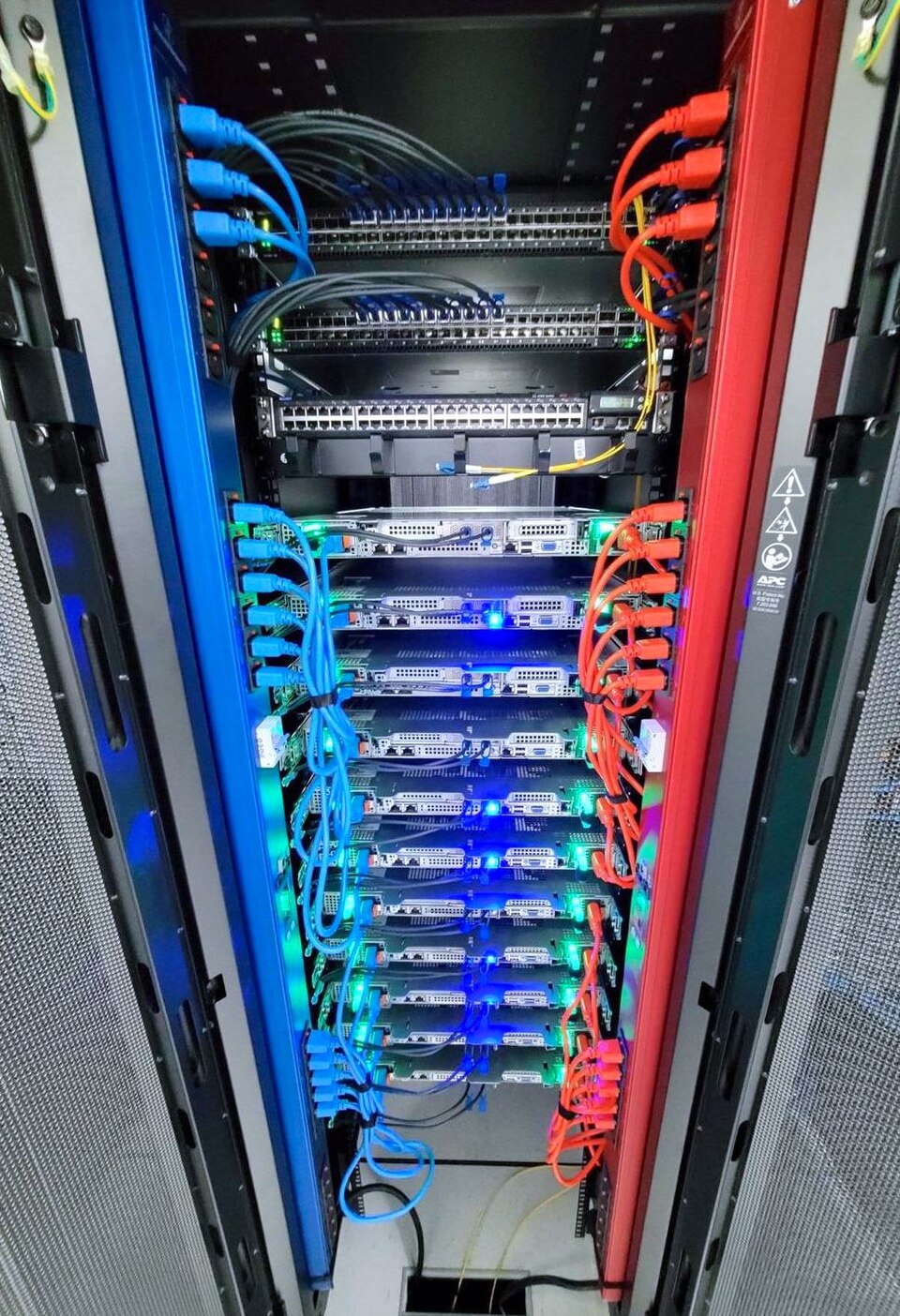

图注:机柜内竖直 PDU、A/B 双路馈电示意。照片:Schleifenbauer / Wikimedia Commons,CC BY-SA 4.0。

3.3 冗余对 CAPEX 的直觉

冗余 含义(简化) 成本直觉
N 刚好够用 最低;单点故障即减容
N+1 满足设计负荷需 N 个单元,再多 1 个同类单元 设备增量取决于 N;不等于多一条完整供电路
2N 两套各自可承担全负荷的系统 冗余部分近似复制一套,不等于整个项目预算翻倍

冗余买的是可维护窗口与市电切换不掉作业。训练若不能接受整柜下电,N+1/2N 是业务连续性,不是运维洁癖。推理可降级服务时,可对「非核心池」降冗余以换 CAPEX——这要在 SLO 文档写死。

3.4 用单柜 kW 天花板反推代际

先用下面三档做本文的机房筛选假设,与 §2.3 / 图 3 一致;它们不是行业统一上限,也不能替代机房实测:

没有具体超节点的柜数、功率与冷却规格,就不要用「更高密」来承诺托管机房可接入。

容量反推(量纲写清):

对某一供电范围内的各类负载 \(j\),有功设计负载为 \(P_{j,\text{design}}\)(kW),同时系数为 \(\beta_j\),功率因数为 \(\text{PF}_j\)。用于早期沟通的保守粗算是:

\[ \begin{aligned} S_{\text{load}} &\approx\sum_j\frac{\beta_j P_{j,\text{design}}}{\text{PF}_j}\quad(\text{kVA}) \\ S_{\text{after-failure}} &\ge(1+m)S_{\text{load}} \end{aligned} \]

\(S_{\text{after-failure}}\) 是规定故障后的可用视在容量;\(m\) 是明确列出的扩容/设计余量;\(\beta_j\le1\) 表示负载峰值是否同时发生,不能换成可用容量侧的折扣而还叫同一个同时系数。对可能同步拉满的训练服务器,没有测量与调度约束证据时先取 \(\beta_{\text{IT}}=1\)。如果输入已是 kVA,就不要再除 PF。

例如某供电范围内 IT 设计有功功率为 100 kW、\(\beta=1\)、PF=0.95,则负载约 105.3 kVA;另留 20% 余量需要约 126.3 kVA 的故障后可用容量。这个例子未含冷却,不能当作全场进线需求。UPS 还须同时满足 kW 与 kVA 两项额定值;冗余方式、谐波、切换与保护配合仍由设计院核定。

反推问题清单:

  1. 故障后可用容量是否盖得住设计负载与余量(同时校验 kW / kVA,注明 PF 与 \(\beta\))?
  2. PDU 回路数与单路过流保护,是否匹配服务器 PSU 冗余与上表电流档?
  3. UPS 电池续航是「撑过 ATS 切换」还是「撑过短时市电」?训练作业 RTO 写进哪里?
  4. 柴发 / 市电双路是否在合同里?AI 负载爬坡曲线供电局是否接受?

训练电费分解公式见 24 §1.1 训练成本,超大规模集群电力与 PUE 背景见 24 §5 电力与 PUE;本篇强调物理可装与批复可获。

3.5 电压相关的沟通话术(给非电力背景的人)

四、冷却:风冷天花板与液冷改造

冷却选型

温水直冷 / 液冷机柜(实拍)

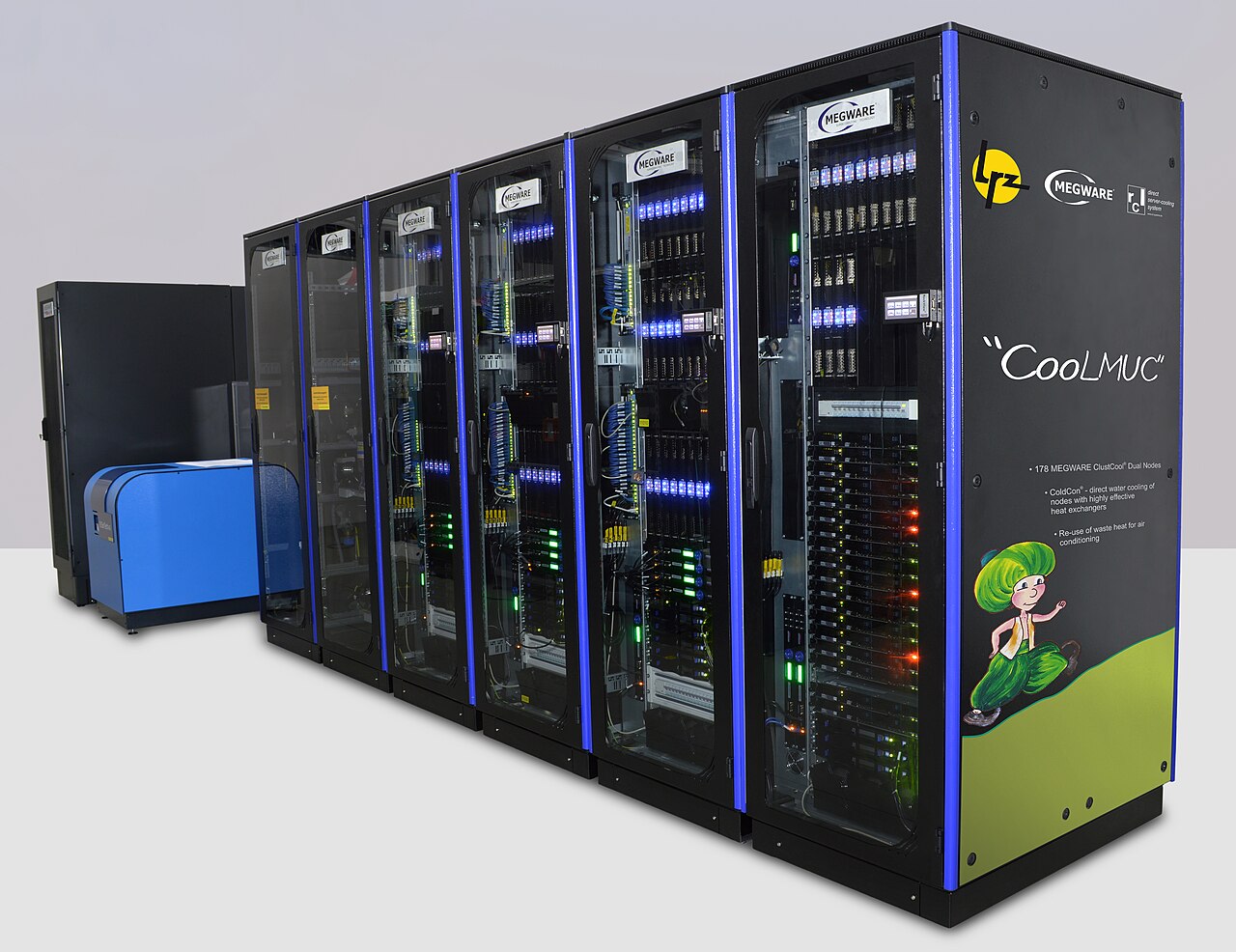

图注:LRZ CooLMUC 温水直冷 HPC 机柜实拍(冷板/换热器路线 + 较高供水温度策略;不是浸没)。照片:Megcluster / Wikimedia Commons,CC BY-SA 4.0。

4.1 风冷、冷板、浸没:先分清冷却对象

路径 热量怎么带走 改造时最先核对什么
风冷 芯片 → 散热器 → 空气 → 空调/换热器 送回风、热点、风量与冷源;柜功率筛选档见 §3.4
冷板直冷(direct-to-chip,D2C / DTC) 芯片 → 冷板 → 二次侧冷却液 → CDU / 一次侧 服务器支持、供水温度、流量、压差、接头与漏液;未被冷板覆盖的部件仍要空气侧散热
浸没(immersion,单相 / 两相) 设备浸在适配的介电冷却液中;单相循环换热,两相利用相变 材料兼容、液体与蒸气管理、吊装维护、厂商维保边界
温水策略 提高允许的供水温度,争取减少压缩机制冷或利用余热 不是独立冷却形态;能否采用取决于芯片入口温度限制、气候与换热温差

在 ASHRAE TC 9.9《Liquid Cooling Guidelines for Datacom Equipment Centers》 与 OCP(Open Compute Project)Cold Plate 规范语境中,D2C(direct-to-chip)与冷板直冷(DLC,direct liquid cooling)指冷却液流经芯片冷板带走热量,不能拿来指整机浸没(immersion);本文统一用「冷板直冷」与「浸没」,不混用未标准化缩写。照片 CooLMUC 是温水直冷案例,非浸没。

PUE 是全设施能源比,不是冷板或浸没的产品参数。没有案例的气候、负载率、一次侧设备、统计周期和测量边界,就不列「某路线固定 PUE 区间」;泵/风机、UPS 与输配都必须入账,余热利用应另列收益,不能简单从 PUE 分子扣掉。

4.2 CDU 与一二次管路

别只问「CDU 能带多少柜」,要把热功率、流量、温差与压差写进同一张表。以水为介质做热平衡粗算:

\[ \dot m=\frac{Q_{\text{liquid}}}{c_p\Delta T},\qquad c_p\approx4.18\ \text{kJ/(kg}\cdot\text{K)} \]

若冷板回路实际要带走 100 kW 热量、允许水温升 10 K,则需约 2.39 kg/s,即约 144 L/min(水密度近似 1 kg/L)。这是方法演算,不是 CDU 选型值:含乙二醇等冷却液要换物性,实际流量还受机型最小流量、压降与泵曲线约束;机柜 100 kW IT 不一定全部进入液路,剩余热量仍须空气侧处理。CDU 的额定换热能力应核对指定一次/二次入口温度及故障后能力,不能把 CDU 的热 kW 当成泵的电 kW。

4.3 改造老机房 vs 新建

问题 老机房改造 新建
承重 液冷柜 + 水可能超原设计 按目标密度设计
净空与路由 管路打架是常态 可预留竖井
停机窗口 需要逐列迁移 可空场施工
投资节奏 分列改造,贴近业务 一次性 CAPEX 高
风险 漏水进存量设备 工期与需求错配

实务建议:P0 试点柜就按「最终冷却形态」做,不要风冷试点成功后再说「生产再改液冷」——两套验收标准会让经验作废。

4.4 和业务的衔接

五、光纤与结构化布线

光纤与结构化布线

光纤配线架正面(实拍)

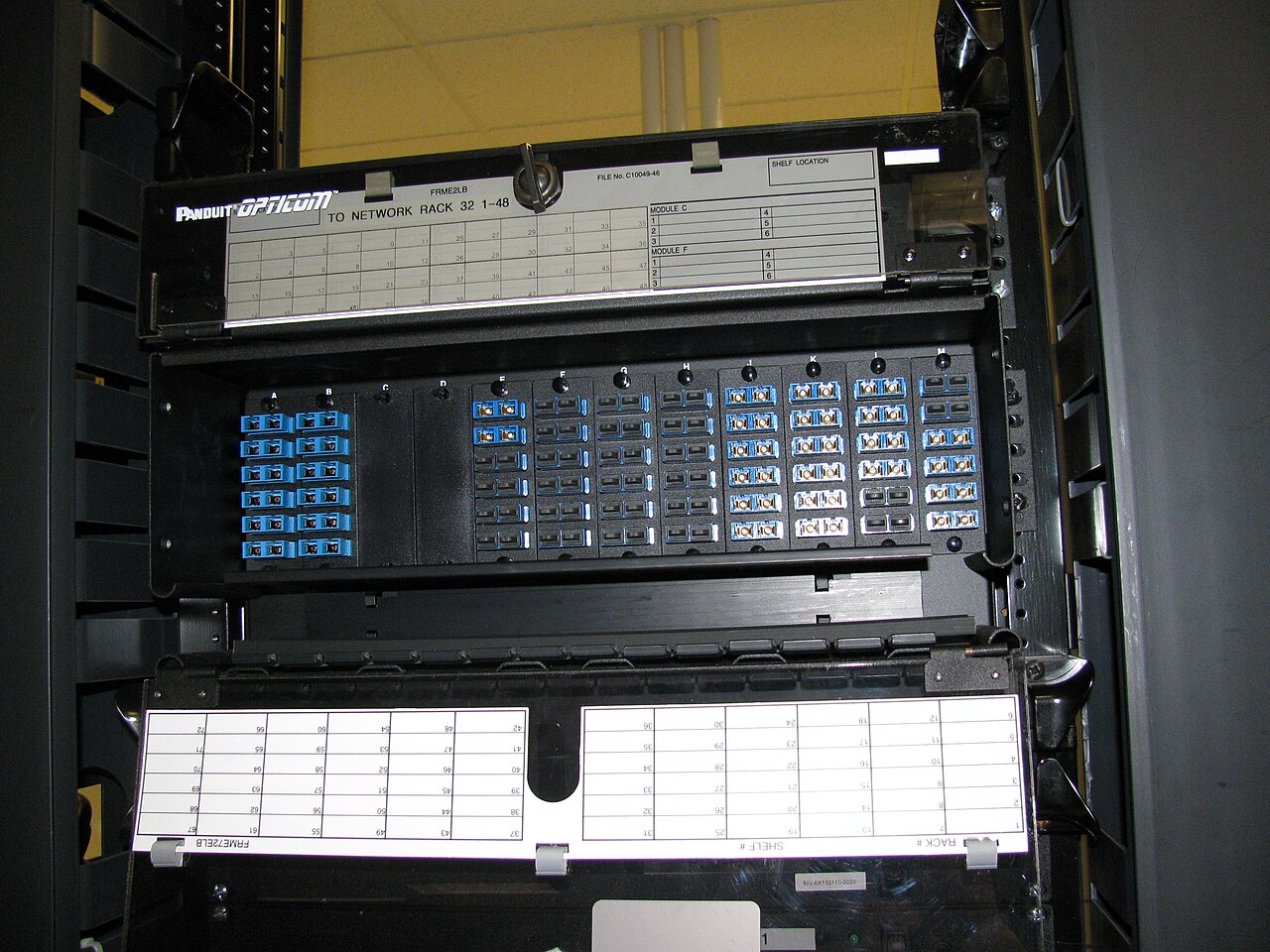

图注:机柜内光纤配线架正面(可见耦合器/端口面板;跳线在本角度不明显)。照片:Robert.Harker / Wikimedia Commons,CC BY-SA 3.0。

5.1 介质怎么选

介质 典型用途 备注
多模 OM3/OM4 支持相应多模光学规格的短距链路 距离随模块规格变化,不只看速率
多模 OM5 宽波多模光纤,可配合支持的短波波分方案 不是用了 OM5 就自动增加带宽或距离
单模 OS2 支持相应单模规格的短距或长距链路 距离、连接器与损耗预算按具体 PMD 核对

OM/OS 是光纤等级;LC、MPO 是连接器形式,MTP 是 MPO 兼容连接器品牌,不能与单模/多模并列成介质。施工图还要定清 MPO 纤序/极性方法 A/B/C、针脚公母、APC/UPC 端面与 Tx/Rx lane 映射,不能把「都叫 MPO」当成可直插互换。

距离与损耗预算要按模块规格留余量;「测得通光」不等于长稳时误码率可接受。粗算 \(L_{\text{channel}}=a\ell+\sum L_{\text{connector}}+\sum L_{\text{splice}}\)(dB),其中 \(a\) 是纤芯单位长度衰减、\(\ell\) 是长度;再校验 \(L_{\text{channel}}+M\le L_{\text{allowed}}\),\(M\) 为污染、维护等余量,允许损耗取具体光学规格。施工验收保留端面检查与插入损耗报告,OTDR 用于定位连接/熔接问题;上线后再看 FEC、不可纠正误码、链路重训与业务尾延迟。

24 芯 MPO 连接器(实拍)

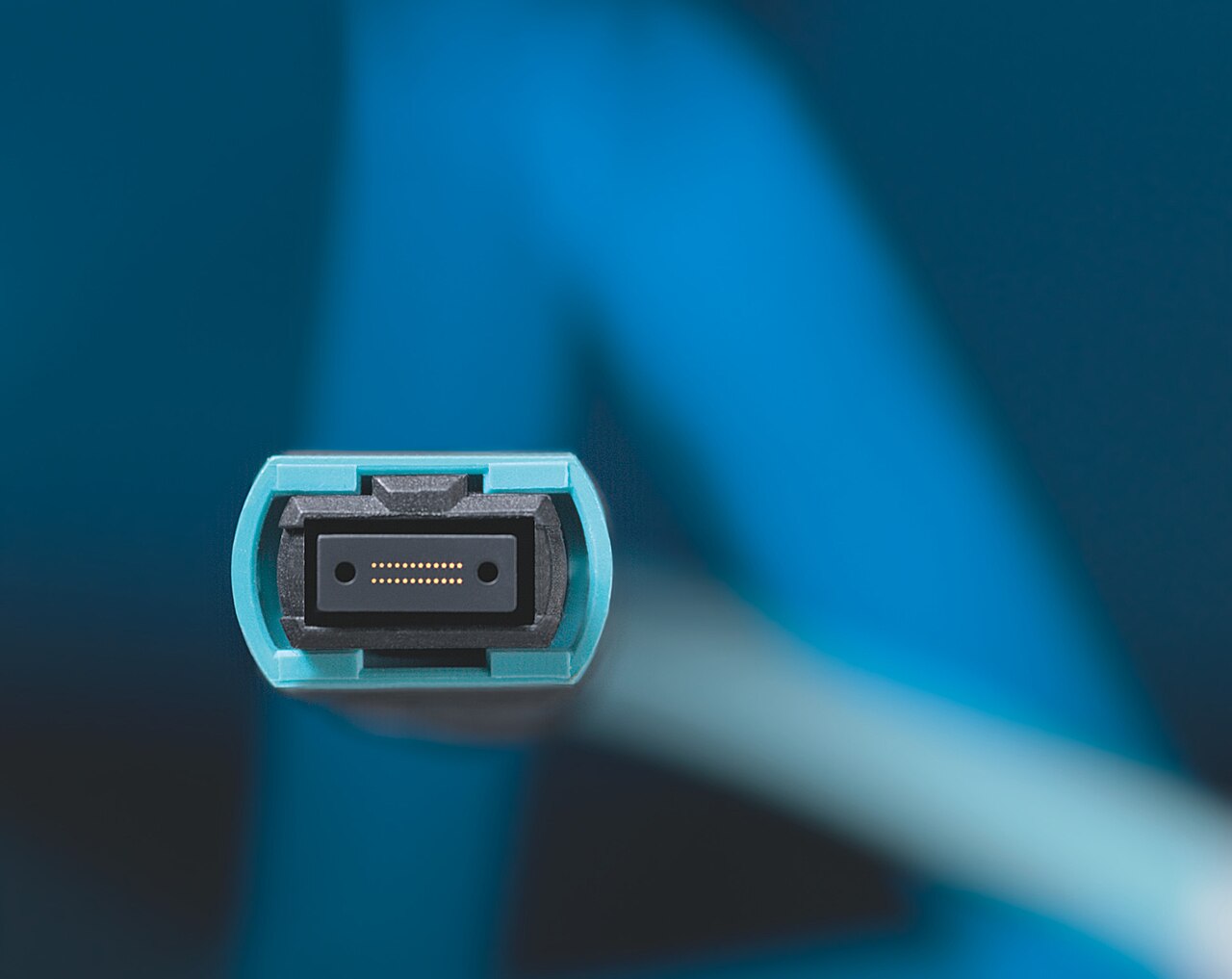

图注:24 纤 MPO 连接器特写——极性与端面清洁是脏活高频点。照片:Reichle & De-Massari / Wikimedia Commons,CC BY-SA 3.0 DE。

5.2 结构化层次

MDA(主配线区)→ HDA(水平配线区)→ EDA(设备配线区)→ 设备端口,是一种简化路由;小机房可以合并区域,并非每条链路都必须经过三级配线架。训练集群建议:

5.3 机柜内走线

5.4 运维纪律(脏活核心)

脏端面常表现为误码、FEC 压力、重训或掉链;极性错误可能根本起不来链路。链路退化造成流量改道、拥塞后,才可能进一步触发 Pause 扩散或 fail-slow,不是「脏光纤必然产生 PFC」。定位时先对照物理误码与链路事件,再看队列、拥塞和作业 step(现象侧见 04)。生产光纤拔插也必须走变更窗口。

建议把「光链路变更」升级到与「生产数据库变更」同级的审批——听起来夸张,但对千卡作业便宜很多。

六、光模块与线缆

线缆与光模块选型树

SFP+ 光模块特写(实拍)

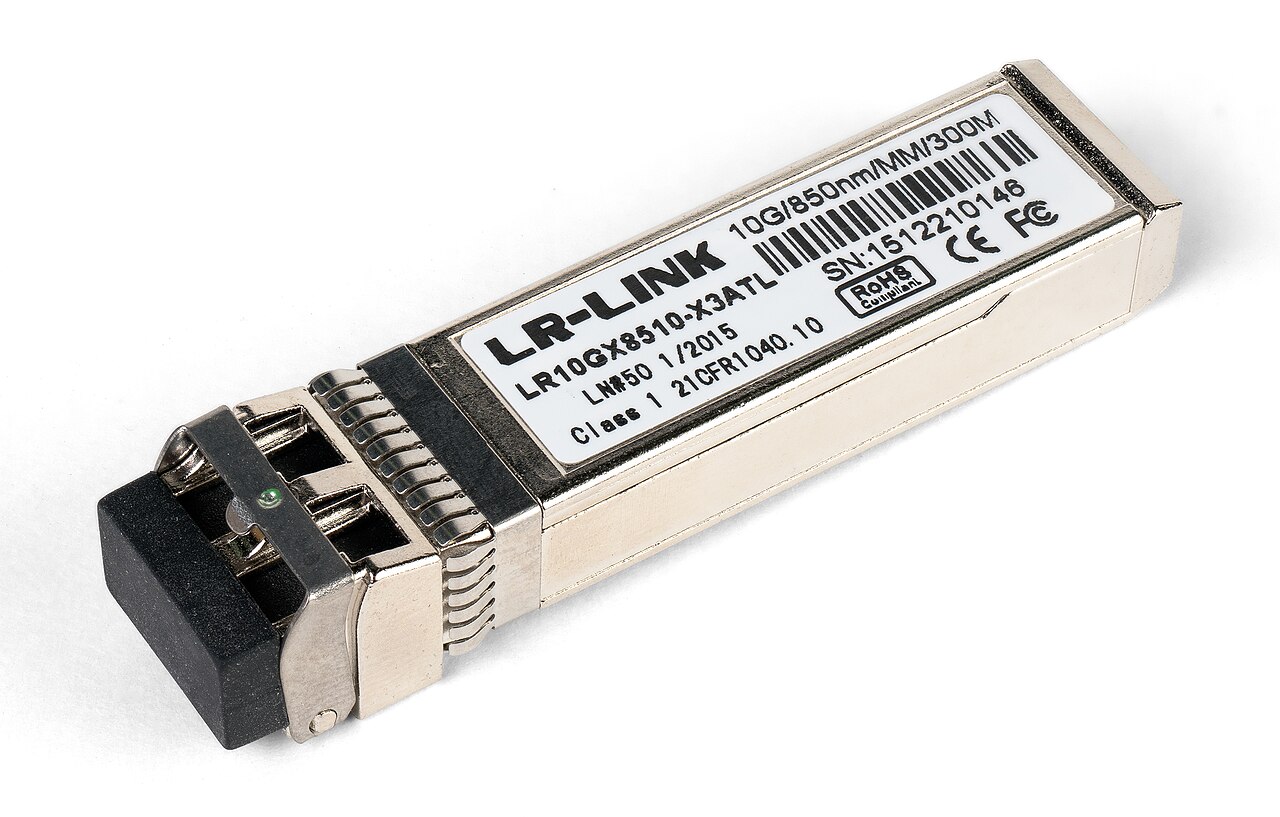

图注:10GBASE-SR SFP+ 可插拔光模块(形态示意;训推网常见为 QSFP28/QSFP-DD/OSFP 等同族更大封装)。照片:Dmitry Nosachev / Wikimedia Commons,CC BY-SA 4.0。

6.1 DAC / AOC / 可插拔

类型 距离直觉 优点 代价
DAC 柜内 / 邻柜短距,按速率及无源/有源 SKU 核对 无源款功耗低 粗硬;高速率可用距离更短
AOC 按 SKU 支持机房内不同距离 不另配可插拔模块 两端和线缆是一套组件,故障后通常整段换
光模块 + 光纤 短距也能用,跨配线架更灵活 光纤与模块可分开维护 库存 SKU 多,需兼容与损耗预算

例如 NVIDIA MCP4Y10 2×400G 无源 DAC仅列 0.5、1、1.5、2 m,不能把「DAC 可到 5 m」普遍套给 800G。柜内 DAC、列内 AOC、跨列模块加光纤可以混用,但每段仍需逐项核对端口与长度。

6.2 速率代际与端口匹配

规划讨论里常出现的档:100G → 200G → 400G → 800G。原则:

6.3 兼容、锁定与备件

6.4 库存与供应链脏活

七、交换机选型脏活

拓扑与端口粗算

采购取舍表

机架式交换机面板(实拍)

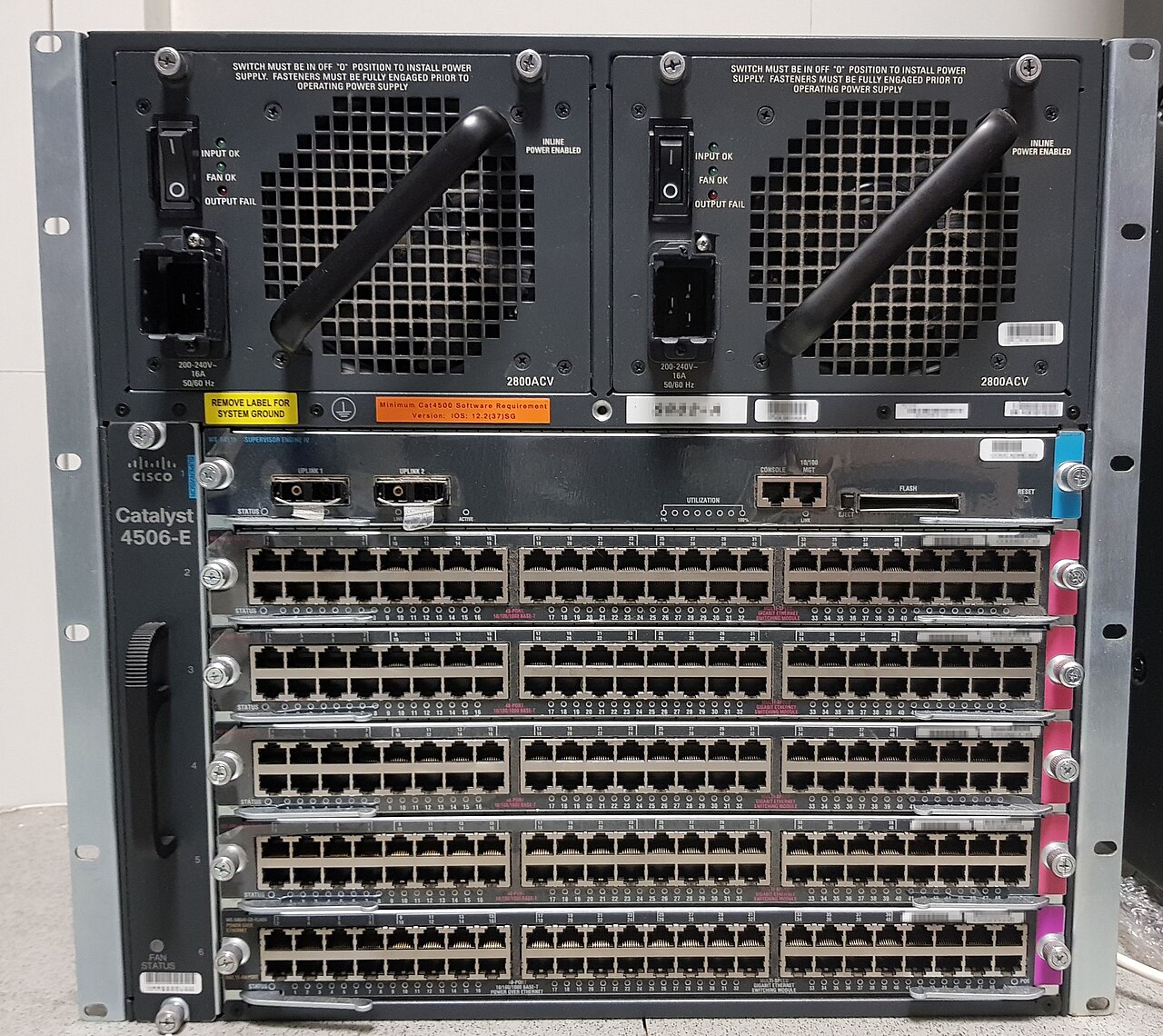

图注:机架式以太网交换机正面端口(示意面板与模块位;非训推网 IB/RoCE 选型推荐)。照片:X-Javier / Wikimedia Commons,CC BY-SA 4.0。

7.1 采购视角:IB vs RoCE(呼应 04,不重复协议课)

维度 IB(如 Quantum 系) RoCE / 以太(白牌或 Spectrum-X)
CAPEX 按同速率、同拓扑完整 BOM 询价 同样包含 NIC、模块、许可、维保;不预设品牌价格排序
运维 独立 IB 管理栈与工具 可复用部分以太工具,但 RDMA 仍有新增能力要求
流控与拥塞 链路 credit 流控,仍需拥塞与故障管理 明确 PFC/ECN 策略、NIC 拥塞算法与队列映射;DCQCN 是一种选择,不是所有部署必选
锁定 NIC/交换垂直整合深 多厂商但兼容矩阵复杂
公开部署证据 不拿单一案例推导价格优劣 Meta SIGCOMM 2024 介绍其 RoCE 集群设计与运维,包含 Llama 3 训练部署;这不是 IB/RoCE 对照实验,也不能证明所有项目的 TCO 排序。文献:RDMA over Ethernet for Distributed Training at Meta Scale,作者稿

国产以太网白牌 + 自研 NIC/交换(阿里 HPN、腾讯星脉等公开材料)属于 RoCE 阵营的工程现实——细节见 04。

决策启发式(非教条):

7.2 拓扑如何改「台数与线缆数」

分别列 服务器–Leaf 与 Leaf–Spine。\(N\) 台各启用 8 个 400G 网络端口的服务器,对应 \(8N\) 条服务器链路;上联数另按拓扑与过订阅计算。DAC/AOC 按完整组件采购,点到点组件通常一条链路一条;一分二组件则按实际 SKU 展开,不能按两条链路买两条同款组件。

只有每条光链路两端都各占一个独立模块时,模块数才是 \(2\times\) 链路数。一个 800G twin-port 模块接两个独立 400G 模块,是两条光链路、三个模块;NVIDIA 连接示例明确同一 OSFP 内有两套收发引擎。采购表应先列逻辑端口,再映射物理笼位、模块与线缆 SKU,避免在 800G breakout 上重复买模块。

把 §2.4 的 128 台机展开成端口表(纯算术示例,上下联容量 1:1):

项 端口与数量推导
服务器端口 128 台 × 8 个 400G = 1024 条服务器–Leaf 链路
Leaf 每台 64 个逻辑 400G 端口,32 下联 + 32 上联;1024 ÷ 32 = 32 台
Leaf–Spine 32 台 Leaf × 32 上联 = 1024 条链路
Spine 每台 64 个逻辑 400G 端口;1024 ÷ 64 = 16 台,每 Leaf 到每 Spine 2 条
全光、独立单端口模块 (1024 + 1024) × 2 = 4096 个模块,未含备件/存储/管理网

上面的端口总数同时对应两种截然不同的物理接线拓扑,选型前必须先明确是否允许跨 rail 直通:(1)Rail-only(8 个独立 2-Spine 孤岛) 把 32 台 Leaf 与 16 台 Spine 拆成 8 个物理隔离的子网(每 rail 4 台 Leaf 只连本岛 2 台 Spine,无跨 rail 互联路径),隔离性最强,但存在 zero cross-rail fabric path——跨编号 NIC 流量无法在网络层直达;(2)Rail-optimized Fat-Tree(共享 Spine 胖树) 同样要求每台 Leaf 的下联只接同编号 rail(不混接 8 个不同 rail),但 32 台 Leaf 依然全互联到全部 16 台共享 Spine(每 Leaf 到每 Spine 2 条上联),在保持同 rail 局部性的同时保留跨 rail 经共享 Spine 的 2 跳可达性。上表只证明端口可配与上下联容量 1:1,不保证实测无阻塞、单交换机故障后满带宽或作业不中断。buffer/headroom 也不能只比总 MB:每优先级预留须覆盖暂停传播期间在途数据(量级为链路速率 × 反应时间),再按 ASIC、MTU、线长与并发实测,不能把别家的 ECN/PFC 阈值直接搬来。

过订阅(oversubscription)能省端口,也可能拉长集合通信。推理池是否能接受,要按突发与尾延迟压测;大同步训练则要把省下的网络费用与作业时长放在同一张 TCO 表里。

7.3 规格检查清单(买之前)

7.4 国产白牌 vs NVIDIA 系:工程取舍表

取舍点 白牌 / 国产以太方案 NVIDIA Spectrum / Quantum
单价与供货 按当年询价、认证范围与交期比较 同速率同拓扑询价,不能仅凭品牌排序
调参负担 更高(PFC/ECN 等) IB 相对省心;Spectrum-X 仍要以太功底
人才市场 以太网人才多 IB 专才更稀
长期演进 UEC 等开放方向(见 04) 与 CUDA/NCCL 路径黏着
适合 有网络工程深度的团队 要垂直整合与交付速度的团队

八、RDMA 端到端落地 Checklist

RDMA 端到端验收

8.1 四分法

  1. 硬件:NIC 型号/固件、PCIe 拓扑、GPUDirect RDMA 是否在支持矩阵内;
  2. 驱动 / RDMA 栈:内核 RDMA 驱动或厂商发行版、RoCE GID、链路层、MTU 与 NCCL 实际数据路径;NET/IB 插件也服务 RoCE,不等于物理网络是 IB,更不单独证明 GPUDirect RDMA(GDR);
  3. 交换机:若为 RoCE,核对 PFC/ECN 策略、优先级映射、ECMP、buffer 与告警;若为 IB,核对 fabric 管理、路由、credit/拥塞及错误计数,不照搬以太配置;
  4. 验收:单流/多流带宽与时延、丢包、长稳、训练 step 抖动。

8.2 配置归属(减少扯皮)

归属 典型内容
交换机队 PFC/ECN、队列、ECMP、遥测、变更窗口
主机/平台队 所选 NIC 拥塞算法(如 DCQCN)、MTU、GID index、NCCL 环境变量、绑定
业务训推队 作业级超时、重试、MFU 门禁

把「谁有权限改 PFC」写进变更手册;多人可改且无审计,是生产事故的标配前情。

8.3 验收最低集(交割用)

记录本项目的:配置版本、拓扑、消息大小、并发、阈值生成方法,以及测试窗口内计数器增量基线(相对清零或相对历史)。

8.4 与 04 的交叉:你在本篇只「交割」,细节回原篇

九、BOM 与预算

预算分项与计费边界

分期扩容

9.1 CAPEX 拆分:先定义预算边界

大类 计数依据 防止漏算或双计
GPU 服务器 机型 × 台数 若整机已含 NIC,不再把同一 NIC 加进网络账
交换机 + 额外 NIC 拓扑端口表、备机与维保范围 另计满配模块的供电与散热
光模块 / 线缆 / 光纤 逐段链路表、配线图、备件 SKU 模块按实际封装计数;施工和测试另列
电力 / 冷却改造 设计院工程量清单 CDU 电功率与换热能力分开,核对托管费已包含什么
土建 / 弱电消防 / 托管费用 自建工程清单或托管合同 押金、一次性接入费与持续租金分开归类

没有同一代际、同一项目边界的报价,就不填「通用 CAPEX 百分比」。预算份额在同一分母下必须能加到 100%;重复纳入 NIC、混入托管租金,都会让看似精确的比例失真。

自建与托管的分界:托管省土建,但柜功率密度与液冷许可可能卡死代际;自建 CAPEX 高,换控制权。财务模型要显式比较「三年 TCO」,不要只比首年发票。

9.2 OPEX:电费可复算表

年电量费粗算(IT 平均功率以 kW 计,电价 \(t\) 以元/kWh 计,PUE 为年度能源比):

\[ \begin{aligned} C_{\text{elec/year}} &\approx P_{\text{IT,avg}} \times 8760 \\ &\quad \times \text{PUE} \times t \end{aligned} \]

假设(示例) 值 来源标签
IT 平均功率 200 kW 规划假设
PUE 1.20 人为年度预算假设,含冷却/输配,不是液冷保证值
电价 0.40 元/kWh 人为单点假设,不是区域行情或报价;按合同电价、时段与附加费用替换
年电量费(示例) 200 × 8760 × 1.2 × 0.4 ≈ 84 万元 示例非报价;换电价/PUE 需重算

这行只算电量费;需量/容量电费、峰谷时段、税费及托管加价按合同另列,不能拿地区均价替代。再加维保、专线、人力、光模块更换与备件物流。选址比较用各候选机房的真实计费规则与预计负载曲线,同表比较三年 TCO。

9.3 分期扩容门禁

阶段 范围 进入下一阶段的门禁
P0 1 柜试点 设施人员批准的电力切换验证;如液冷:漏液告警/联锁验证;RDMA 验收;光模块温度长稳(隔离/窗口/回退)
P1 一叶(完整小拓扑) 集合通信按本项目阈值达标、变更流程跑通、备件到位
P2 一 Pod(Spine+多叶) 故障域演练、容量看板与业务 Q 对齐

切忌按终态一次性囤满最新模块——价格、供货与代际变化快,按项目询价与路线图复核。试点柜要覆盖最容易出问题的路径:液冷接头与告警(若采用)、MPO 极性、RoCE 拥塞及设施切换;验证按 §8.3 的批准范围执行。

9.4 示例 BOM 表(结构示意,非报价)

场景:16 卡推理试点柜 + 小规模 RoCE 叶,结构示意。

SKU 角色 数量级 备注
8 卡 GPU 服务器 2 含 NIC
ToR / Leaf 交换机 示例 2 台 NIC/rail 与故障后可达性要另画,不能仅凭台数认定冗余
服务器–Leaf:400G DAC(柜内短距) 按完整组件 SKU + 本项目备件 点到点一条 DAC 含两端;breakout 按组件展开
服务器–Leaf:可插拔模块(替代 DAC) 按物理笼位、单/双端口模块与备件计数 独立单端口两端各一时才是 \(2\times\) 链路数
Leaf–Spine:DAC 或光模块/光纤 若试点无 Spine,此项为 0;扩容后另列 逻辑链路与物理 SKU 分开,双端口不重复计
MPO 主干 / LC 跳线 按配线图 含标签与施工
智能 PDU 2–4 看机柜供电架构
CDU 份额 / 空气侧改造 按选定路线与工程量 无冷板时可无 CDU,但不能省略散热能力验收
监控(温湿度/漏液/电量) 1 套起步 常被漏
人力(设计+施工+验收) 1 个项目包 常被算漏

合计金额故意不写死——用你们当年询价填充;表的价值是不漏行。

9.5 预算评审时工程师该带的三张表

  1. 假设表:QPS/tokens、\(S\)、\(\alpha\)、PUE、电价、同时系数;
  2. 功率表:逐柜 IT 设计峰值、冷却/其它设施负载与损耗 → 各供电范围的故障后容量;另列平均功率电费账;
  3. BOM 表:按 P0/P1/P2 分行,标「本季下单 / 下季选项」。

缺任一表,会议会退化成「我觉得液冷比较好」。

十、踩坑清单与开放问题

10.1 踩坑清单

  1. 用网文 tok/s 直接定卡数,没有自己的压测与 SLO 余量;
  2. 只订 GPU,忘了光模块、光纤施工、PDU、CDU;
  3. 只算 GPU TDP,漏掉整机、网络、存储;或把 CDU 加进 IT 底数后又乘 PUE;
  4. RoCE 环境 PFC 乱开或阈值不当,训练一跑就 Pause 风暴;
  5. MPO 极性现场临时改,导致「有光无业务」排障三天;
  6. 白牌模块省小钱,在关键窗口无备件;
  7. 按终态一次采购,模块代际切换后库存报废;
  8. 试点柜只用最好路径,没测 UPS 切换与泄漏;
  9. 网络队与平台队对 DCQCN/PFC 归属不清,故障互相甩;
  10. 把托管「可上架」当成「可上 120 kW 液冷柜」;
  11. 过订阅省 spine,MFU 崩了再补线,工期与业务双爆;
  12. 训推混部共故障域,一次光模块抖动两摊业务一起红。

10.2 开放问题(留给作者/读者跟进)

十一、自建 vs 托管,与一周启动清单

11.1 自建 / 改造 / 托管怎么选

维度 托管机柜 存量机房改造 新建/租赁专用机房
上线速度 快(有现成柜) 中 慢
柜功率上限 合同写死,改价高 取决于改造深度 可按目标密度设计
液冷 许多机房仍受限 冷板直冷可分列试点 可一次到位
运维责任 分界面多 全责 全责
适合 推理试点、不确定增长 已有物业与电力余量 千卡级训练、明确 2–3 年路线

增长不确定时,托管能减少提前投入;路线清晰且托管柜功率卡住代际时,再比较改造/新建的工期、现金流与三年 TCO。

11.2 与业务方的一页对齐稿(可直接贴立项)

  1. 业务:明年高峰 QPS / 日 tokens / SLO;模型与上下文假设;训推是否混部。
  2. 容量:卡数、机柜数、逐柜 IT 设计 kW、冷却/设施设计负载、故障后供电容量;平均功率与 PUE 只另列电费预算。
  3. 约束:现机房进线剩余、能否液冷、托管合同密度上限。
  4. 网络立场:IB 或 RoCE;拓扑 Leaf-Spine 或 Rail;端口代际。
  5. 分期:P0/P1/P2 范围、门禁、本季采购清单。
  6. 风险:供电批复周期、光模块交期、代际贬值、人才(谁会调 PFC)。

11.3 一周脏活启动清单(工程师可执行)

D1–D2 摸底

D3–D4 粗算

D5 对齐

D6–D7 试点设计

做完这一周,你就有资格谈预算;没做完就谈「上多少卡」,容易买回一堆插不进机房的盒子。

11.4 文档与图纸最小集

文档 用途
假设表 + 功率表 + BOM 表 立项与变更基线
机柜面布局图 施工与气流
配线矩阵(端口级) 光纤/模块施工
网络逻辑图(含 rail) 与 04 概念对齐
验收记录(含长稳) 交割与追责
变更 runbook(PFC/光链路) 降低 3am 事故面

11.5 和系列其它篇的阅读顺序建议

  1. 先 02 建立单机功率直觉;
  2. 再读本篇漏斗与电力/冷却;
  3. 并行读 04 把拓扑与 RDMA 原理补全;
  4. 用 24 把电费与 TCO 讲给财务听;
  5. 卡上软件栈回 21 / 29 / 30,全系列路线回到 大模型基础设施工程目录。

十二、小结

机房脏活的正确顺序是:业务 → 卡与柜功率 → 电力/冷却可行性 → 布线与光模块 → 交换机与 RDMA 交割 → 分期 BOM。协议细节回 04,电费与 PUE 账回 24,卡上服务回 21 / 29 / 30。

采购前最值得问的一句是:这批设备全部到货时,谁能证明它们有电可用、有热可排、网络能跑,故障后还能满足约定的服务目标?答案应落在功率表、端口表和验收记录里。

参考资料

规范与标准

厂商硬件与架构规格

核心论文

实拍图片与许可


上一篇:30:推理算子与内核 下一篇:32:AI 集群存储与分布式 KV 缓存系统

源码下载

本文相关源码已整理,共 2 个文件。

打开下载目录 →

文章导航

分类入口
architectureai-infra
标签入口
#llm#infra#datacenter#power#cooling#pue#fiber#rdma#optical#switch#bom#budget

读完这篇,下一步读什么

优先读同系列或同问题的下一篇,把单篇消费变成主题集群。

2026-04-22 · architecture / ai-infra

【大模型基础设施工程】21:推理服务化

从单机引擎到生产集群:Gateway API Inference Extension(llm-d)、Dynamo、AIBrix、KServe、Ray Serve、PD 分离、KV-aware 路由、LoRA 多租户与冷启动优化全景工程实战。


By .
